產品介紹 Product Description
|
|

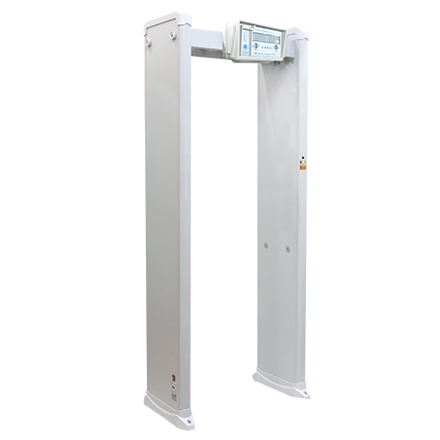

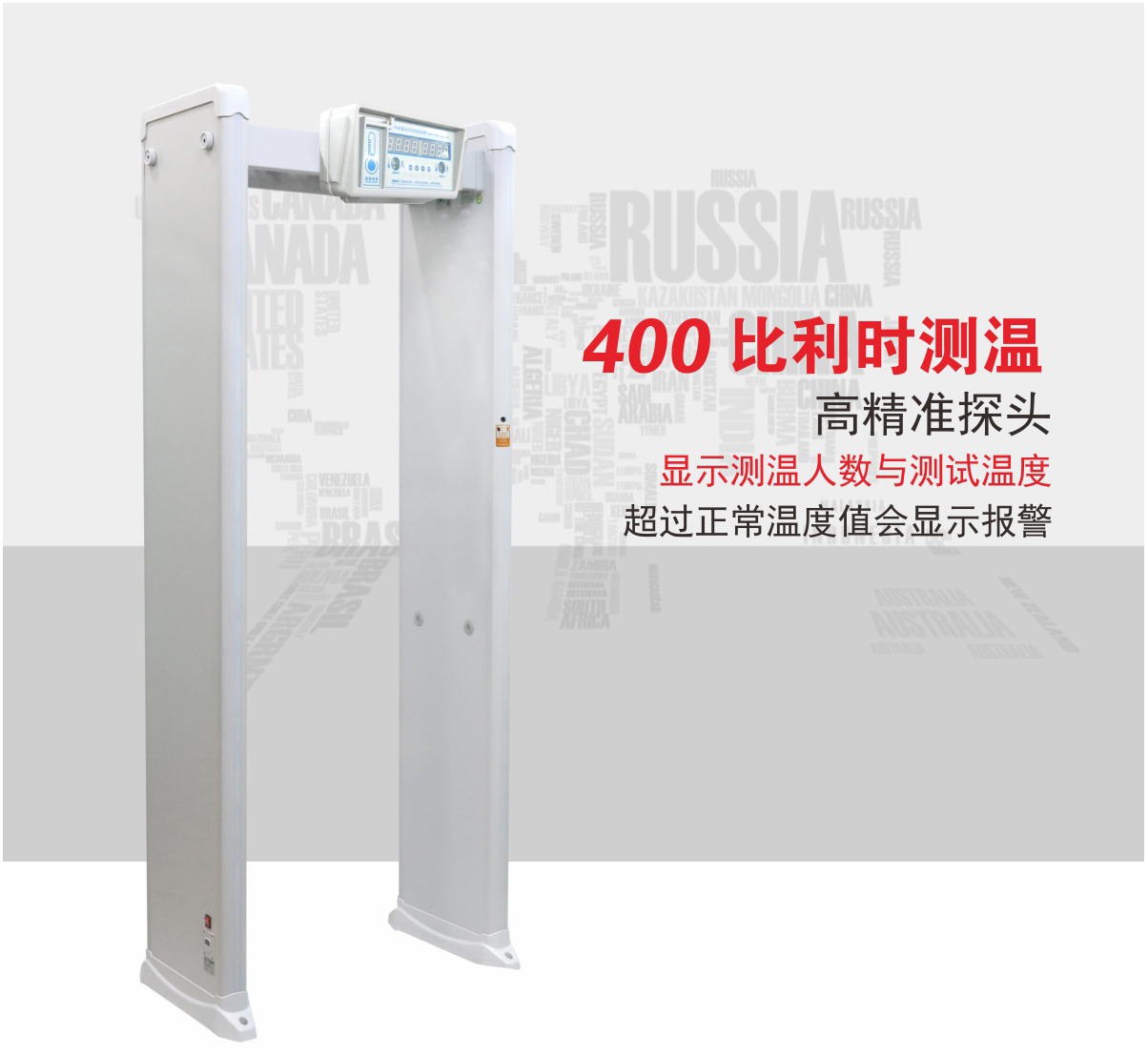

智能溫度探測門是高精度測溫門，這款測溫門的溫度探測 靈敏度較高，質量輕巧，產品采用高強度特殊材料，質地非常 輕便，便于運輸安裝。產品完全模塊化設計，統一流水線裝 配，因此能很好地保證產品的穩定性。同時它還具有操作界面 直觀、使用簡單等特性，因此不需要任何操作訓練即可使用。 此款門可廣泛用于運動會、會議、學校、醫院等人流多通 過等場合，能快速檢測人體溫度，縮短行人通行時間。 |
 |
|
|
技術優勢 Techical advantages
|
 |
|
|
技術參數 Technical Parameters
|
|

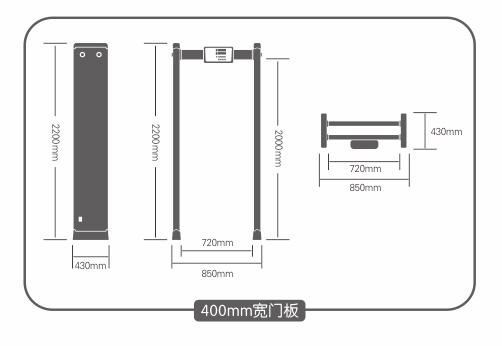

● 立置外形尺寸：2200x850x430mm； ● 通道尺寸：2000x720x430mm ● 包裝尺寸：2270x700x230mm； ● 重量：凈重43KG，毛重48KG； |
 |
|
|
人體測溫系統
|
| 測溫范圍 |
體溫模式：32℃~42.9℃ 表面模式：0℃~100℃ |
|
測溫精度 根據ASTM標準 E1965-1998（2003） |
0℃~31.9℃；±1.0℃ 32℃~35.0℃；±0.3℃ 35.1℃~39℃；±0.2℃ 39.1℃~42.9℃；±0.3℃ 43℃~100℃；±1.0℃ |
| 測量時間 | 0.5秒 |
| 測量距離 | 5-12CM |
| 顯示精度 | ±1.0℃ |
| 工作環境 | 5℃~40℃，相對溫度≤85% |
| 儲存環境 | -20℃~70℃,相對溫度≤85% |
|
|
參數設置 Parameter Settings
|
|
|
開機 Boot
|
|

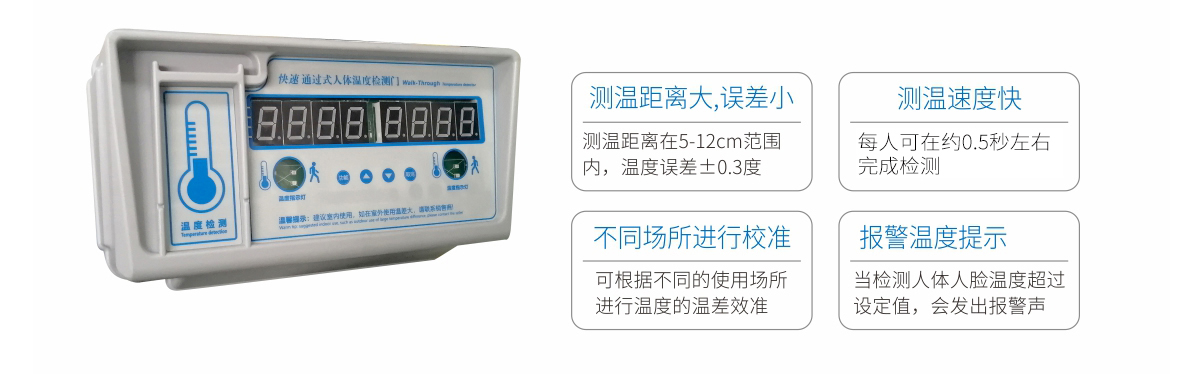

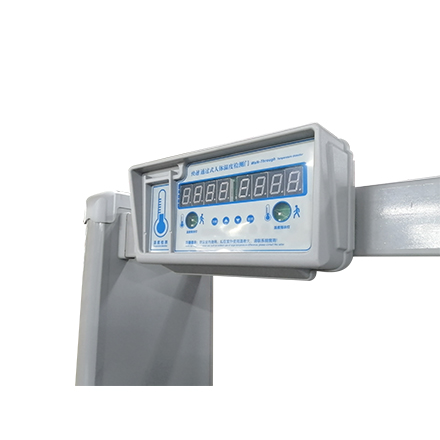

測溫門電源接通后，紅外測溫附件自動接通并自檢，屏幕全部數碼管亮起后熄滅， 紅綠燈交叉自檢，之后紅綠燈熄滅，面板進入溫度測試界面。 |
|
|
高低溫度閾值設置 High and low temperature threshold setting
|
| ◆ 按一次功能鍵，此時數碼管顯示1234并數字1閃爍，這時要求輸入密碼，如果 沒有更改過密碼，直接按功能鍵確認進入，如果密碼修改過，使用上下箭頭，把當 前界面更改為自己設置的密碼，之后按功能鍵進入主設置菜單。 |
| ◆ 進入菜單后，此時顯示L-xx，并且L閃爍，此項為低溫閾值，如需修改，按功能 鍵確認，此時L固定，后面數值閃爍，這是用上下箭頭修改數字到自己想要數值， 之后按功能鍵保存，低溫閾值就設置完畢，此時當所測溫度低于低溫閾值時，面板 將顯示LO。 |
| ◆ 低溫閾值設置完畢按功能鍵后，L會繼續閃爍，此時按上箭頭，會進入高溫閾 值設置，此時顯示H-xx，高溫閾值設置和低溫閾值設置相同，當采集溫度高于高溫 閾值時，蜂鳴器會發出警報并亮紅燈。 |
| ◆ H-XX設置完后，按上箭頭，進入下一項YL-X，此項設置為報警聲音設置，有0和 1兩種選擇，0為靜音，1有報警音。 |
| ◆ 音量設置項之后繼續按上箭頭，此時顯示AA-X，，此項為模式選項，X=0為體溫 模式，X=1為表面溫度模式。溫度模式之后繼續按上箭頭，此時顯示CC閃爍，此項 為實時溫度，按功能鍵進入后，可以查看探頭實時測到的溫度，通常在體溫模式無 法工作，或者探測出現故障時分析使用。 |
| ◆ 實時溫度之后繼續按上箭頭， 進入密碼設置界面， 此時顯示P xxxx， P閃爍， 按 功能鍵，P鎖定，后面四位某一位開始閃爍，此時按上箭頭，修改閃爍位數字，按 下箭頭，進入下一位數字的修改，修改成自己想要密碼后，按功能鍵保存，并回到 P閃爍的狀態，按取消鍵則修改不保存。 |
| ◆ P閃爍狀態繼續按上箭頭，將回到低溫閾值設置的L-xx，確認全部參數修改正確 后，按取消鍵可以回到主檢測界面顯示 |
|
|

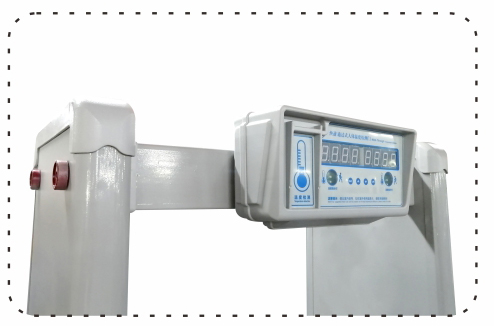

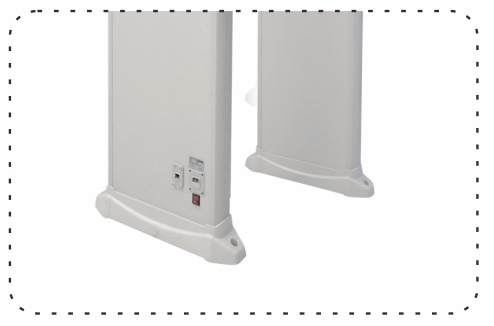

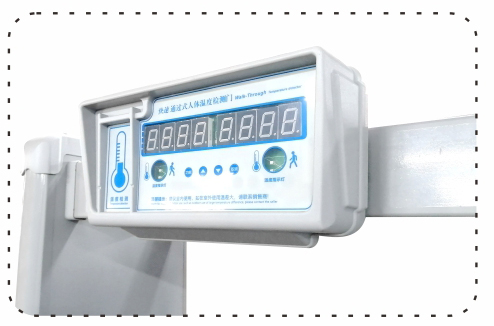

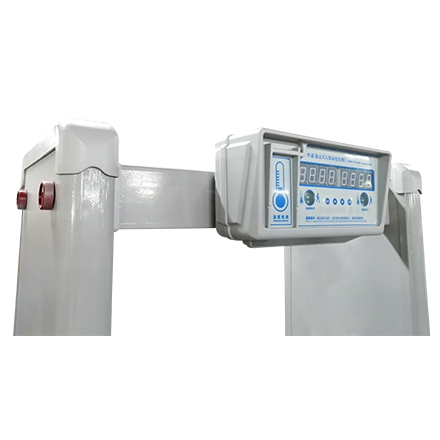

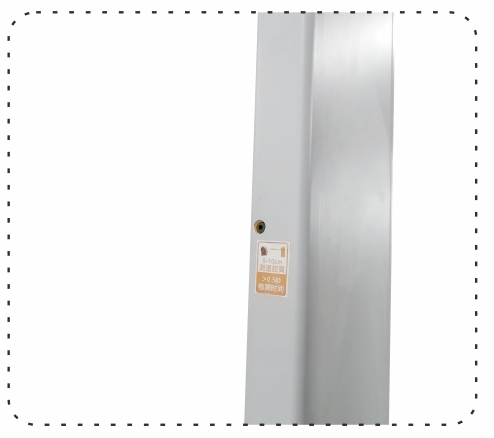

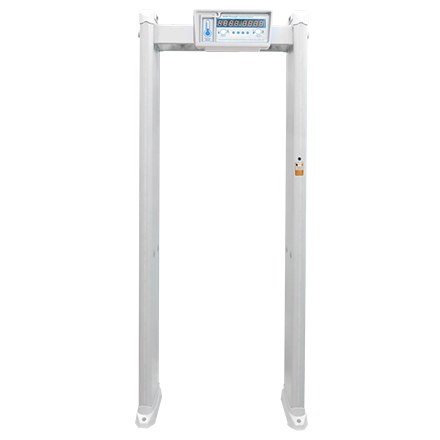

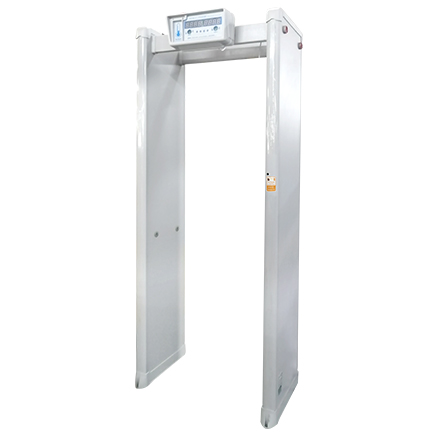

產品細節 Product Details
|
|
|
||||
|
|||||
|
|
 |
 |
|
|
產品介紹 Product Description
|
|

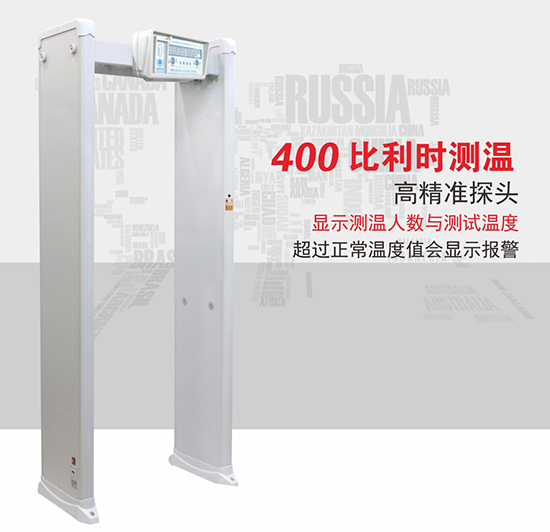

智能溫度探測門是高精度測溫門，這款測溫門的溫度探測 靈敏度較高，質量輕巧，產品采用高強度特殊材料，質地非常 輕便，便于運輸安裝。產品完全模塊化設計，統一流水線裝 配，因此能很好地保證產品的穩定性。同時它還具有操作界面 直觀、使用簡單等特性，因此不需要任何操作訓練即可使用。 此款門可廣泛用于運動會、會議、學校、醫院等人流多通 過等場合，能快速檢測人體溫度，縮短行人通行時間。 |
|
|
技術優勢 Techical advantages
|
 |
 |
 |
 |
 |
|
|
技術參數 Technical Parameters
|
|
● 立置外形尺寸：2200x850x430mm； ● 通道尺寸：2000x720x430mm ● 包裝尺寸：2270x700x230mm； ● 重量：凈重43KG，毛重48KG； |
 |
|
|
人體測溫系統
|
| 測溫范圍 |
體溫模式：32℃~42.9℃ 表面模式：0℃~100℃ |
|
測溫精度 根據ASTM標準 E1965-1998（2003） |
0℃~31.9℃；±1.0℃ 32℃~35.0℃；±0.3℃ 35.1℃~39℃；±0.2℃ 39.1℃~42.9℃；±0.3℃ 43℃~100℃；±1.0℃ |
| 測量時間 | 0.5秒 |
| 測量距離 | 5-12CM |
| 顯示精度 | ±1.0℃ |
| 工作環境 | 5℃~40℃，相對溫度≤85% |
| 儲存環境 | -20℃~70℃,相對溫度≤85% |
|
|
參數設置 Parameter Settings
|
|
|
開機 Boot
|
| 測溫門電源接通后，紅外測溫附件自動接通并自檢，屏幕全部數碼管亮起后熄滅， 紅綠燈交叉自檢，之后紅綠燈熄滅，面板進入溫度測試界面。 |
|
|
高低溫度閾值設置 High and low temperature threshold setting
|
| ◆ 按一次功能鍵，此時數碼管顯示1234并數字1閃爍，這時要求輸入密碼，如果 沒有更改過密碼，直接按功能鍵確認進入，如果密碼修改過，使用上下箭頭，把當 前界面更改為自己設置的密碼，之后按功能鍵進入主設置菜單。 |
| ◆ 進入菜單后，此時顯示L-xx，并且L閃爍，此項為低溫閾值，如需修改，按功能 鍵確認，此時L固定，后面數值閃爍，這是用上下箭頭修改數字到自己想要數值， 之后按功能鍵保存，低溫閾值就設置完畢，此時當所測溫度低于低溫閾值時，面板 將顯示LO。 |
| ◆ 低溫閾值設置完畢按功能鍵后，L會繼續閃爍，此時按上箭頭，會進入高溫閾 值設置，此時顯示H-xx，高溫閾值設置和低溫閾值設置相同，當采集溫度高于高溫 閾值時，蜂鳴器會發出警報并亮紅燈。 |
| ◆ H-XX設置完后，按上箭頭，進入下一項YL-X，此項設置為報警聲音設置，有0和 1兩種選擇，0為靜音，1有報警音。 |
| ◆ 音量設置項之后繼續按上箭頭，此時顯示AA-X，，此項為模式選項，X=0為體溫 模式，X=1為表面溫度模式。溫度模式之后繼續按上箭頭，此時顯示CC閃爍，此項 為實時溫度，按功能鍵進入后，可以查看探頭實時測到的溫度，通常在體溫模式無 法工作，或者探測出現故障時分析使用。 |
| ◆ 實時溫度之后繼續按上箭頭， 進入密碼設置界面， 此時顯示P xxxx， P閃爍， 按 功能鍵，P鎖定，后面四位某一位開始閃爍，此時按上箭頭，修改閃爍位數字，按 下箭頭，進入下一位數字的修改，修改成自己想要密碼后，按功能鍵保存，并回到 P閃爍的狀態，按取消鍵則修改不保存。 |
| ◆ P閃爍狀態繼續按上箭頭，將回到低溫閾值設置的L-xx，確認全部參數修改正確 后，按取消鍵可以回到主檢測界面顯示 |
|
|

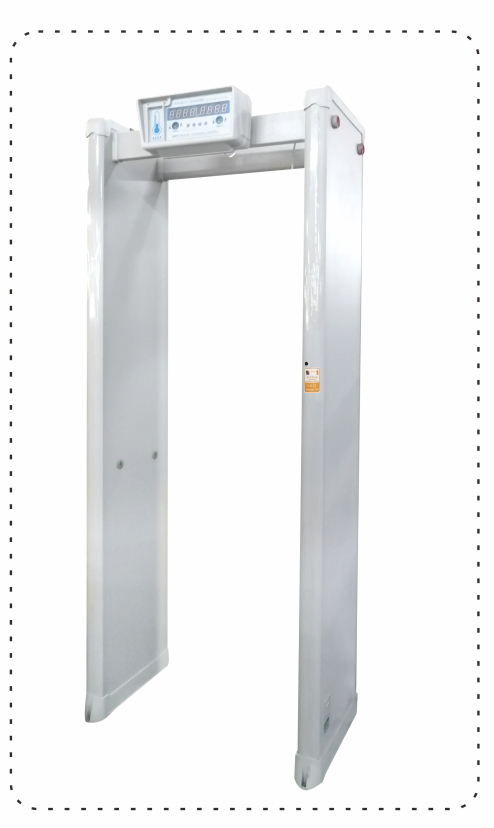

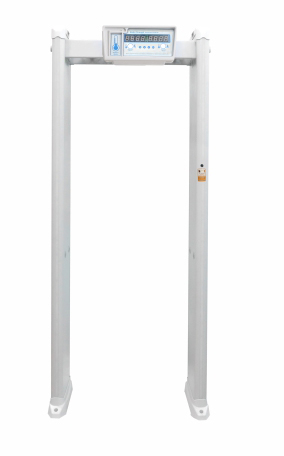

產品細節 Product Details
|
|
|
||||
|
|||||
|
|
 |
 1.打開包裝，將門板、橫梁、主機盒、螺栓、電源線、說明書等配件取出 |
 2.將橫梁門板用螺栓固定(2個長螺栓)，如圖，并將數據線連接。 |
 3.豎起安檢門，連接電源，開機。安檢門進入工作狀態。 |
